스크린유리칠판은 한 면에서 빔프로젝터 화면 투사와 보드마커 필기를 함께 사용할 수 있는 유리칠판입니다.
기본형·자석형, 하부 틀과 인테리어 선시공에 필요한 도면과 적용 기준을 확인하세요.
설계 조건별 상세도 선택
흰색 내용칸: 상세도 스크롤 · 연두색 바깥: 페이지 스크롤모바일에서는 페이지를 내려 상세도를 볼 수 있습니다.

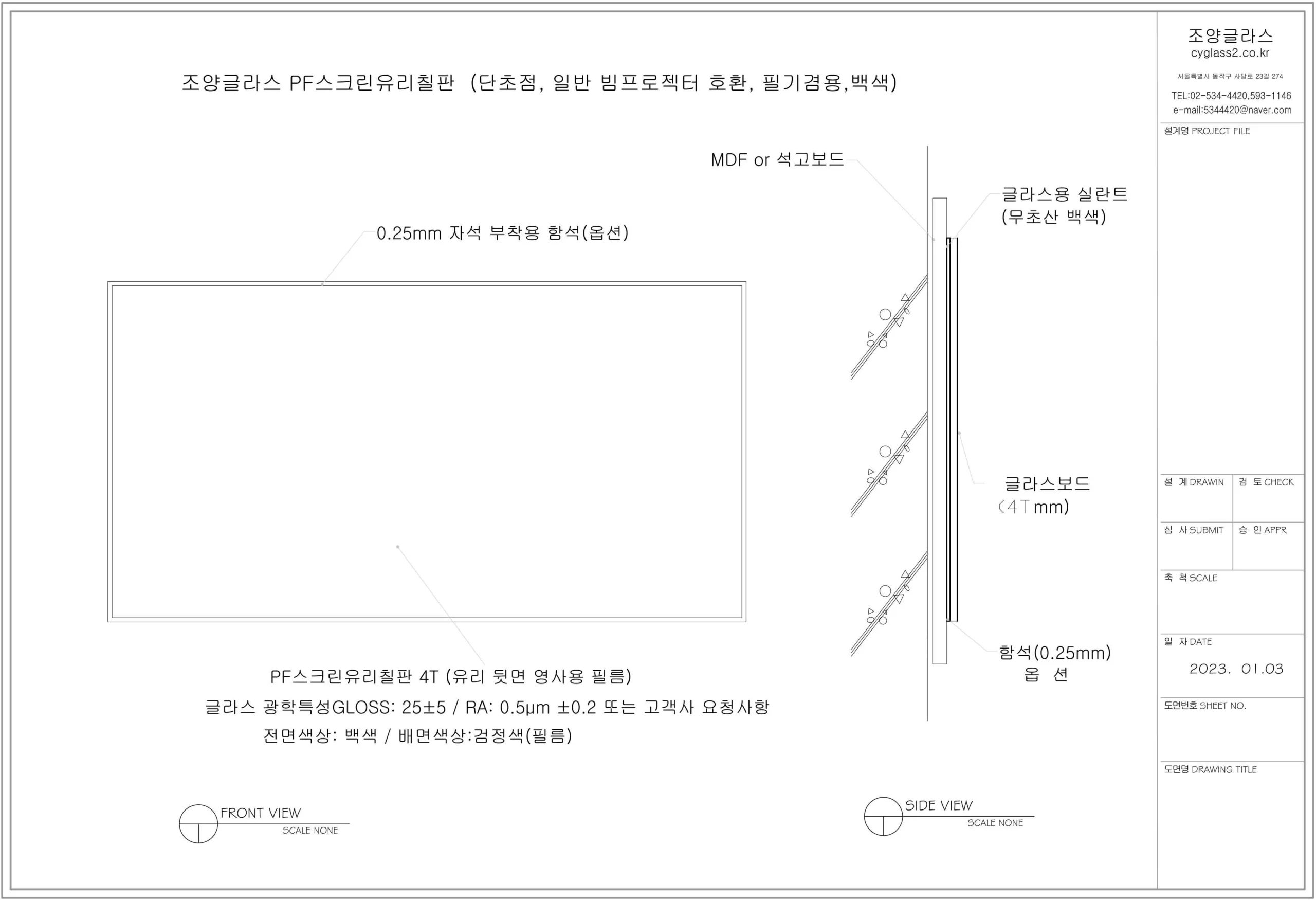

전체도
2400×1500mm 예시로 제품 구성과 적용 기준을 한 번에 확인합니다. 기본형은 PF-01, 자석형은 PF-02를 선택하세요.
- 유리 4T = 유리 두께 4mm
- 기본형·자석형 중 선택 후 틀 설치 범위 결정
- 실측·반입 경로 확인 후 최종 제작 규격 확정
복사할 설계 문구 보기
조양글라스 PF 스크린유리칠판 / PF-00 전체도 2400×1500mm 예시로 제품 구성과 적용 기준을 한 번에 확인합니다. 기본형은 PF-01, 자석형은 PF-02를 선택하세요. 유리 4T = 유리 두께 4mm 기본형·자석형 중 선택 후 틀 설치 범위 결정 실측·반입 경로 확인 후 최종 제작 규격 확정 조양글라스 | cyglass2.co.kr | 02-534-4420 | REV03.2 · 2026-09-22
기본형 벽면 부착 단면
4T AG-GLASS 후면에 전용 스크린필름을 공장 접착한 완제품입니다. 스크린필름은 프로젝터 투사와 비산방지 기능을 겸합니다.
- MDF·석고보드 등 바탕면 상태 확인
- 벽체 부착용 실란트는 비초산계 백색, 접촉 재료 적합성 확인
- 별도 인테리어 틀이 없으면 PF-03 하부 SUS 틀 적용
복사할 설계 문구 보기
조양글라스 PF 스크린유리칠판 / PF-01 기본형 벽면 부착 단면 4T AG-GLASS 후면에 전용 스크린필름을 공장 접착한 완제품입니다. 스크린필름은 프로젝터 투사와 비산방지 기능을 겸합니다. MDF·석고보드 등 바탕면 상태 확인 벽체 부착용 실란트는 비초산계 백색, 접촉 재료 적합성 확인 별도 인테리어 틀이 없으면 PF-03 하부 SUS 틀 적용 조양글라스 | cyglass2.co.kr | 02-534-4420 | REV03.2 · 2026-09-22
자석형 벽면 부착 단면
기본형 제품에 0.25T EGI강판을 추가하는 옵션입니다. 설계도와 발주 내역에 자석형 적용 여부를 함께 표시합니다.
- 유리 두께는 기본형과 같은 4mm
- 0.25T EGI강판 추가 옵션 명시
- 별도 인테리어 틀이 없으면 하부 SUS 틀 적용
복사할 설계 문구 보기
조양글라스 PF 스크린유리칠판 / PF-02 자석형 벽면 부착 단면 기본형 제품에 0.25T EGI강판을 추가하는 옵션입니다. 설계도와 발주 내역에 자석형 적용 여부를 함께 표시합니다. 유리 두께는 기본형과 같은 4mm 0.25T EGI강판 추가 옵션 명시 별도 인테리어 틀이 없으면 하부 SUS 틀 적용 조양글라스 | cyglass2.co.kr | 02-534-4420 | REV03.2 · 2026-09-22
하부 SUS 틀 단면
조양글라스 공급 SUS 틀을 하부에 적용합니다. 몰딩 단면은 전면 높이 12mm, 바닥 폭 12mm, 후면 높이 25mm이며 도면의 4mm는 유리 두께입니다.
- 12×12mm 표기는 전면 높이·바닥 폭 기준
- 조양글라스 시공 기준상 하부 1면 필수
- 판 두께·재질 등급·고정 상세는 현장 확인 후 확정
복사할 설계 문구 보기
조양글라스 PF 스크린유리칠판 / PF-03 하부 SUS 틀 단면 조양글라스 공급 SUS 틀을 하부에 적용합니다. 몰딩 단면은 전면 높이 12mm, 바닥 폭 12mm, 후면 높이 25mm이며 도면의 4mm는 유리 두께입니다. 12×12mm 표기는 전면 높이·바닥 폭 기준 조양글라스 시공 기준상 하부 1면 필수 판 두께·재질 등급·고정 상세는 현장 확인 후 확정 조양글라스 | cyglass2.co.kr | 02-534-4420 | REV03.2 · 2026-09-22
SUS 틀 설치 범위
별도 인테리어 틀을 선시공하지 않는 경우 조양글라스 공급 SUS 틀로 설치할 수 있습니다. 사방 4면 적용과 하부 1면 적용 중 선택합니다.
- 사방 4면: 상·하·좌·우 SUS 틀 적용
- 하부 1면: 상·좌·우 생략, 하부 유지
- 별도 인테리어 틀이 없는 경우 하부 생략 불가
복사할 설계 문구 보기
조양글라스 PF 스크린유리칠판 / PF-04 SUS 틀 설치 범위 별도 인테리어 틀을 선시공하지 않는 경우 조양글라스 공급 SUS 틀로 설치할 수 있습니다. 사방 4면 적용과 하부 1면 적용 중 선택합니다. 사방 4면: 상·하·좌·우 SUS 틀 적용 하부 1면: 상·좌·우 생략, 하부 유지 별도 인테리어 틀이 없는 경우 하부 생략 불가 조양글라스 | cyglass2.co.kr | 02-534-4420 | REV03.2 · 2026-09-22
2400×1500mm 유리라면
틀 안쪽을 얼마나 준비할까요?
틀 내경은 마감이 끝난 안쪽 치수입니다. 실제 여유 배분과 하부 지지는 시공 상세에 따르며, 틀 깊이는 유리·후면 구성과 고정 방식을 함께 검토합니다. 아래 PF-05를 인테리어 담당자와 공유하세요.
인테리어 선시공 틀 내경
유리 2400×1500mm를 적용할 경우 최종 마감 후 틀 내경을 2405×1505mm로 준비하는 예시입니다. 가로와 세로 각각 총 5mm의 설치 여유를 확보합니다.
- 틀 외경이 아닌 최종 마감 후 안쪽 치수 기준
- 실제 여유 배분과 하부 지지는 시공 상세에 따름
- 틀 깊이는 유리·후면 구성과 고정 방식을 고려하여 협의
복사할 설계 문구 보기
조양글라스 PF 스크린유리칠판 / PF-05 인테리어 선시공 틀 내경 유리 2400×1500mm를 적용할 경우 최종 마감 후 틀 내경을 2405×1505mm로 준비하는 예시입니다. 가로와 세로 각각 총 5mm의 설치 여유를 확보합니다. 틀 외경이 아닌 최종 마감 후 안쪽 치수 기준 실제 여유 배분과 하부 지지는 시공 상세에 따름 틀 깊이는 유리·후면 구성과 고정 방식을 고려하여 협의 조양글라스 | cyglass2.co.kr | 02-534-4420 | REV03.2 · 2026-09-22
대형 분할 이음부
벽면 크기와 반입 경로에 따라 패널 수량과 분할 위치를 결정합니다. 각 패널 가장자리는 각면 가공하며, 이음 간격은 승인 제작도에 표시합니다.
- 도면의 이음 간격은 개념 표현으로 수치 미지정
- 유리 가장자리 직접 접촉 방지
- 별도 인테리어 틀이 없으면 하부 SUS 틀 적용
복사할 설계 문구 보기
조양글라스 PF 스크린유리칠판 / PF-06 대형 분할 이음부 벽면 크기와 반입 경로에 따라 패널 수량과 분할 위치를 결정합니다. 각 패널 가장자리는 각면 가공하며, 이음 간격은 승인 제작도에 표시합니다. 도면의 이음 간격은 개념 표현으로 수치 미지정 유리 가장자리 직접 접촉 방지 별도 인테리어 틀이 없으면 하부 SUS 틀 적용 조양글라스 | cyglass2.co.kr | 02-534-4420 | REV03.2 · 2026-09-22
콘센트 따내기·원형 타공
유리 정면의 좌측 하단을 (0,0) 기준으로 위치를 표시하는 예시입니다. 사각 가공은 X1·Y1과 X2·Y2, 원형 타공은 중심 X·Y와 지름 D를 기입합니다.
- 그림의 위치는 예시이며 실제 제작 치수가 아님
- 기구 규격과 현장 위치 실측 후 최종 가공 치수 승인
- 가공 가능 여부는 제작 전 확인, 특수 가공비 별도
복사할 설계 문구 보기
조양글라스 PF 스크린유리칠판 / PF-07 콘센트 따내기·원형 타공 유리 정면의 좌측 하단을 (0,0) 기준으로 위치를 표시하는 예시입니다. 사각 가공은 X1·Y1과 X2·Y2, 원형 타공은 중심 X·Y와 지름 D를 기입합니다. 그림의 위치는 예시이며 실제 제작 치수가 아님 기구 규격과 현장 위치 실측 후 최종 가공 치수 승인 가공 가능 여부는 제작 전 확인, 특수 가공비 별도 조양글라스 | cyglass2.co.kr | 02-534-4420 | REV03.2 · 2026-09-22
공통 주기·도면 활용
각 부분 상세를 설계도에 사용할 때 제품명, 사양, 관련 시공 주기를 함께 반영합니다. 모든 도면은 NTS 개념도이며 도형을 측정하여 제작 치수로 사용하지 않습니다.
- 부분별 CAD 블록을 복사하여 사용
- 개별 문자·선 수정 시 EXPLODE로 블록 분해
- 제작 전 실측·반입 경로·설치 조건 확인
복사할 설계 문구 보기
조양글라스 PF 스크린유리칠판 / PF-08 공통 주기·도면 활용 각 부분 상세를 설계도에 사용할 때 제품명, 사양, 관련 시공 주기를 함께 반영합니다. 모든 도면은 NTS 개념도이며 도형을 측정하여 제작 치수로 사용하지 않습니다. 부분별 CAD 블록을 복사하여 사용 개별 문자·선 수정 시 EXPLODE로 블록 분해 제작 전 실측·반입 경로·설치 조건 확인 조양글라스 | cyglass2.co.kr | 02-534-4420 | REV03.2 · 2026-09-22
전체 또는 필요한 상세만 받으세요.
PF-00~08 부분 도면과 통합 도면은 DXF 파일로 바로 받습니다. 전체 묶음 ZIP에는 통합 DXF 1개와 PF-00~08 개별 DXF 9개가 들어 있습니다.
| 번호 | 도면명 | 파일 |
|---|---|---|
| PF-00 | 전체도 | DXF 받기 |
| PF-01 | 기본형 벽면 부착 단면 | DXF 받기 |
| PF-02 | 자석형 벽면 부착 단면 | DXF 받기 |
| PF-03 | 하부 SUS 틀 단면 | DXF 받기 |
| PF-04 | SUS 틀 설치 범위 | DXF 받기 |
| PF-05 | 인테리어 선시공 틀 내경 | DXF 받기 |
| PF-06 | 대형 분할 이음부 | DXF 받기 |
| PF-07 | 콘센트 따내기·원형 타공 | DXF 받기 |
| PF-08 | 공통 주기·도면 활용 | DXF 받기 |
CAD 작업 도면에 넣는 순서
① 필요한 DXF 다운로드 → ② CAD에서 열기 → ③ 상세 블록 선택·복사 → ④ 작업 도면에 붙여넣기
문자·선을 개별 수정할 때는 EXPLODE(블록 분해)를 사용합니다. 모든 상세는 NTS 개념도이며, 제작 치수는 표시된 치수와 승인 제작도를 기준으로 확인합니다.
제작 전에 확인할 내용
- 제품: 기본형 또는 자석형, 제작 규격과 수량
- 바탕면: 벽체 마감·상태와 부착 방법
- 틀: 인테리어 선시공 여부, 최종 내경, 하부 지지와 고정 상세
- 반입: 출입문·엘리베이터·복도·회전 공간, 제품 포장 규격
- 분할·가공: 이음 위치, 콘센트·스위치 기구와 실측 위치
설계 적용 시 자주 묻는 질문
인테리어 공정에서 틀을 미리 만들어야 하나요?
별도 인테리어 틀을 선시공하지 않는 경우 조양글라스 공급 SUS 틀로 설치할 수 있습니다. 사방 4면 또는 하부 1면 중 선택하며, 별도 인테리어 틀이 없으면 하부 1면은 필수입니다. 고정 상세는 현장 조건을 확인하여 결정합니다.
2400×1500mm 유리는 틀 내경을 얼마로 준비하나요?
최종 마감 후 틀 내경 2405×1505mm를 기준 예시로 사용합니다. 가로와 세로 각각 총 5mm의 설치 여유이며, 실제 여유 배분과 하부 지지는 시공 상세에 따릅니다.
스크린필름은 현장에서 붙이나요?
조양글라스 PF 스크린유리칠판은 후면 전용 스크린필름을 공장에서 접착한 완제품입니다. 필름은 프로젝터 투사와 비산방지 기능을 겸합니다.
홈페이지에서 CAD 도형을 바로 복사할 수 있나요?
CAD 도형은 DXF를 내려받아 CAD에서 연 다음 상세 블록을 복사해 사용합니다. 이 페이지의 ‘설계 문구 복사’ 버튼은 제품명과 적용 조건을 텍스트로 복사합니다.
현장 조건을 알려주시면
적용 상세를 함께 확인합니다.
제품 규격·수량, 설치 지역, 벽체 마감, 틀 설치 여부,
반입 경로와 특수 가공 위치를 준비해 주세요.
